Sistemas de etiquetado alimentados por bobina para el envasado de bebidas a alta velocidad

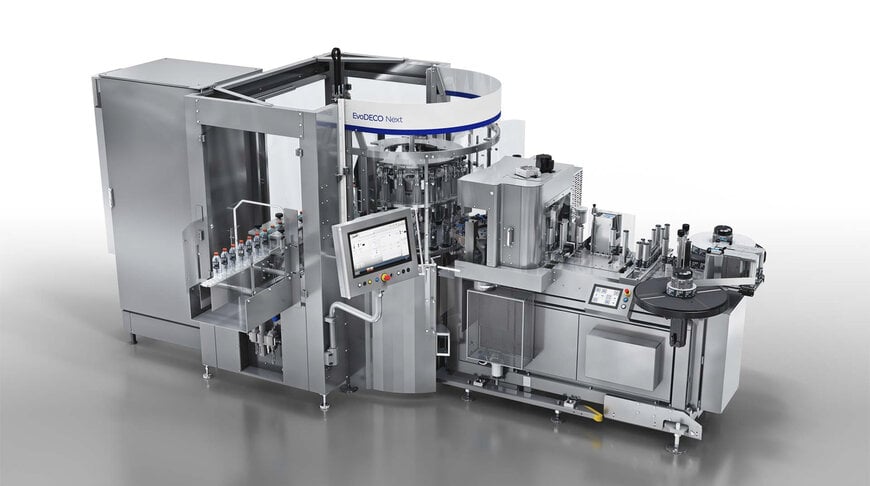

Las plantas de embotellado de bebidas de alto rendimiento se enfrentan a una creciente presión para disminuir el consumo de material de empaque y los gastos operativos, manteniendo al mismo tiempo la eficiencia de la línea y el atractivo visual en el lineal. Sidel da respuesta a este reto de ingeniería con el lanzamiento de EvoDECO Next, una plataforma industrial de etiquetado en bobina diseñada para aplicar etiquetas parciales sobre envases de tereftalato de polietileno (PET).

Mecánica de ingeniería de la decoración parcial con bobina
Históricamente, las iniciativas de reducción de peso (lightweighting) en las líneas de embotellado de PET se han centrado en el diseño de la preforma, disminuyendo el volumen de resina en el acabado de la boca, las paredes laterales del envase y la geometría de la base. El etiquetado, por contra, ha seguido dependiendo predominantemente de películas envolventes de 360 grados en polipropileno biorientado (BOPP), representando un área sin explotar para la reducción en origen. EvoDECO Next modifica los procesos cinemáticos convencionales de bobina para manipular etiquetas parciales que cubren únicamente una fracción del perímetro del recipiente.




Operar con una configuración de etiqueta parcial de 90 grados reduce la superficie de la etiqueta hasta en un 75 por ciento en comparación con la decoración envolvente integral, mientras que un formato de 180 grados disminuye la superficie de película requerida en un 50 por ciento. En una línea continua de embotellado que funcione a 61.000 botellas por hora y produzca aproximadamente 459 millones de unidades al año, la transición desde una etiqueta envolvente completa con una superficie de 20.160 milímetros cuadrados a un formato de 90 grados de 5.040 milímetros cuadrados elimina 208,4 toneladas de film BOPP anuales. Bajo los parámetros del modelo del fabricante, esta reducción de volumen equivale a una disminución anual del gasto en materias primas de unos 723.000 euros y a una reducción de 346 toneladas de emisiones asociadas de dióxido de carbono equivalente.

Arquitectura de corte rotativo y guiado de banda

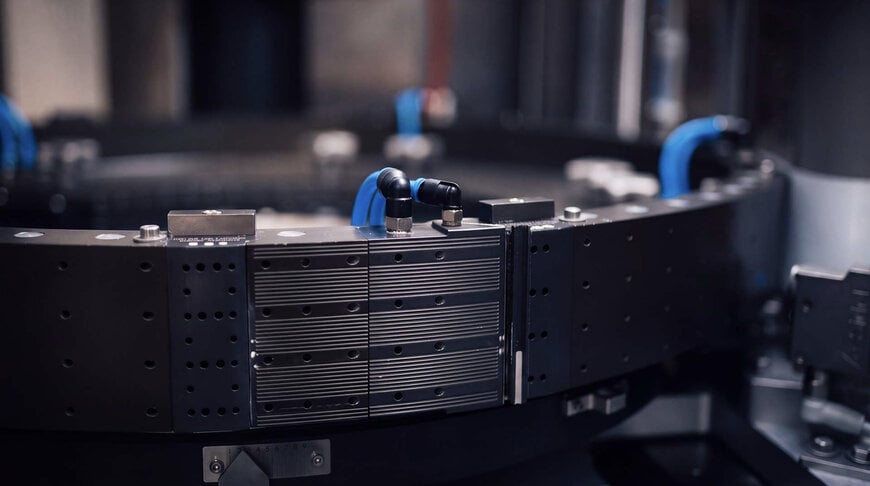

El procesado de longitudes de film más cortas a velocidades lineales elevadas genera inestabilidad en la tensión de la banda, deslizamientos y errores en el registro de corte. EvoDECO Next resuelve estas complicaciones hidrodinámicas y mecánicas mediante una arquitectura de hardware integrada en lugar de adaptar una plataforma heredada. El conjunto central de corte, denominado Cutter 2.0, se integra de forma directa sobre el tambor de transferencia por vacío. Este mecanismo emplea un dispositivo rotativo de doble cuchilla configurado para ejecutar cortes transversales precisos en pasos de film reducidos a cadencias de ciclo elevadas.

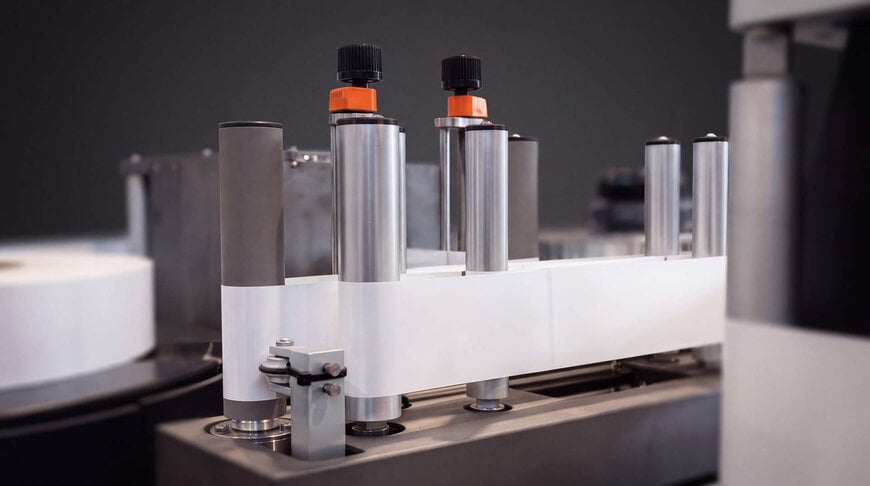

La estabilidad de la banda de película durante los empalmes de bobina se preserva mediante el sistema Smart Buffer. Este pulmón absorbe las aceleraciones y desaceleraciones transitorias lineales del empalme automático a las velocidades nominales de la línea, sin requerir espacio adicional en planta ni alterar el recorrido habitual de la película. La integración de visión artificial mediante una Smart Camera elimina la necesidad de marcas físicas de registro de corte y de zonas de reserva sin imprimir en la banda. El sistema de control de la máquina asociado proporciona corrección posicional en tiempo real, algoritmos de referencia cero automatizados y diagnósticos avanzados de fallos integrados directamente en la arquitectura de control del equipo.

Aguas abajo, las áreas de transferencia de envases y aplicación de adhesivo han sido rediseñadas con superficies deslizantes optimizadas de baja fricción y perfiles dinámicos asistidos por cuchilla de aire. Estos tratamientos neumáticos y superficiales reducen la tensión mecánica sobre las películas más delgadas y evitan la contaminación cruzada de adhesivo termofusible (hot-melt), ampliando la autonomía de operación continua entre mantenimientos de limpieza manual hasta cinco veces. Para instalaciones que exigen un mayor grado de automatización, el sistema se conecta con el cargador robótico de bobinas CoboREEL, capaz de preparar y gestionar hasta 18 bobinas de forma autónoma con el fin de reforzar la trazabilidad del producto y reducir la intervención manual.




Contexto adicional:
Esta sección detalla especificaciones técnicas y análisis comparativo competitivo no incluidos en el anuncio original del producto.

El etiquetado con adhesivo termofusible alimentado por bobina se mantiene como la tecnología de referencia en el envasado primario a alta velocidad de refrescos, aguas minerales y bebidas funcionales, operando habitualmente en líneas con capacidades de entre 30.000 y 80.000 recipientes por hora. En las configuraciones tradicionales de bobina suministradas por fabricantes industriales como Krones (serie Contiroll) y Sacmi (serie Opera), los equipos se basan en tambores estándar de transferencia rotativa continua optimizados para films envolventes de 360 grados, donde los bordes superpuestos se unen con cola caliente.

La aplicación de etiquetas parciales ha correspondido tradicionalmente a sistemas autoadhesivos (sensibles a la presión) o de cola fría. Si bien las etiquetas autoadhesivas ofrecen una gran precisión de aplicación y transparencia estética, exigen soportes siliconados (liners) que generan flujos de residuos sólidos no reciclables, además de acarrear costes unitarios de material más elevados y velocidades lineales estándar menores que las bobinas de película continua. Por su parte, los sistemas de cola fría, comúnmente utilizados para etiquetas de papel sobre vidrio, operan con rendimientos inferiores y presentan limitaciones en el secado y curado del adhesivo sobre sustratos termoplásticos no porosos.

Al estabilizar mecánicamente la película BOPP de paso corto sobre un tambor de vacío de alta velocidad, el etiquetado parcial por bobina salva la brecha entre el bajo coste del film sintético continuo y la cobertura focalizada característica de los sistemas autoadhesivos. Este diseño concuerda con las pautas de diseño para el reciclaje (Design for Recycling) formuladas por entidades del sector como la Association of Plastic Recyclers (APR) y RecyClass, las cuales señalan que una menor superficie de etiqueta incrementa la eficiencia de los sistemas de clasificación por infrarrojo cercano (NIR) en las plantas de recuperación de materiales y reduce las tasas de contaminación durante la clasificación óptica y el proceso de triturado de escamas de PET.

Editado por Natania Lyngdoh, editora de Induportals, con asistencia de IA.

www.sidel.com
